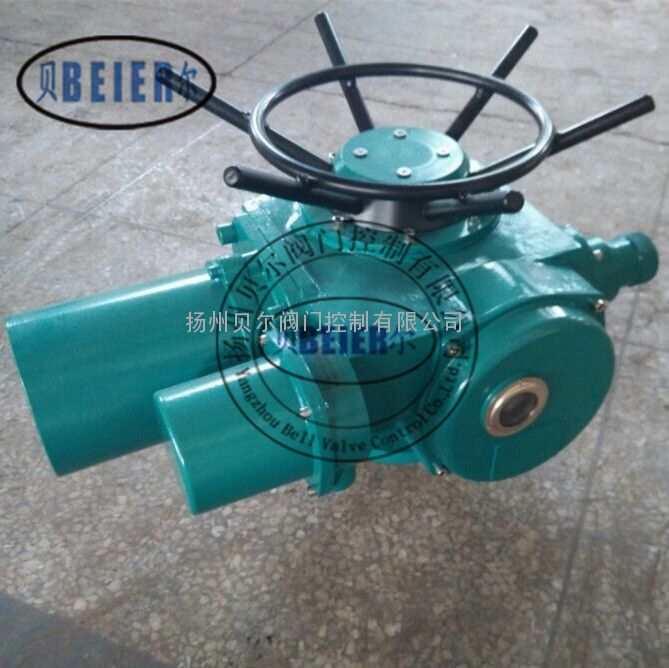

Z60-24W户外型阀门电动装置

￥2380.00

江苏扬州邗江区

江苏贝尔阀门控制有限公司

BERRE官方旗舰店

本网推荐

图文详情
产品参数

       扬州贝尔阀门控制有限公司*生产西门子电动执行器，罗托克电动执行器，德国PS电动执行器，精小型电动执行器，LQ系列电动执行器，DKZ直行程电动执行器，DKJ角行程电动执行器，DQW部分回转电动执行器，DZW多回转电动执行器，3810系列电子式电动执行器，电动阀门控制器，电动闸阀，电动截止阀，电动蝶阀，电动球阀，电动调节阀，止回阀，电磁阀，切断阀，放料阀，广泛应用于电力、钢厂、石油、冶金、化工、楼宇和给排水等自动化行业工程。
一、Z60-24W户外型阀门电动装置产品介绍：
        多回转阀门电动装置也简称Z型电装，是阀门实现开启、关闭的驱动装置。Z60-24W户外型阀门电动装置适用于闸阀、截止阀、隔膜阀、插板阀、水闸门，涡轮蝶阀、涡轮球阀等。

二、Z60-24W户外型阀门电动装置工作环境和主要技术参数：
1 电源：常规，三相380V（50Hz）
        特殊，三相660V、415V（50Hz 、60Hz）；
              单相220V、110V（50Hz 、60Hz）
2 工作环境：
2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
2.2 相对湿度：≤95%（25℃时）。
2.3 防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
2.4 防护等级：IP55（特殊订货IP65、IP67）。
3 工作制：短时10分钟（特殊订货30分钟）。

型号规格	公称转矩（N，m)	公称推力（KN）	***大阀杆直径（mm)	***大转圈数（圈）	手动速比	输出转速（r/min)	电机功率（KW）	参考重量（Kg)
Z5	50	20	28	60	1::1	12	0.12	28
Z10	100	40	28	60	1::1	18\24\36	0.25\0.37	45
Z15	150	40	28	60	1::1	18\24\36	0.37\0.55	50
Z20	200	100	40	60	1::1	18\24	0.37\0.55	55
Z30	300	100	40	60	1::1	18\24	0.55\0.75	58
Z45	450	150	48	120	1::1(20::1)	24\36	1.1\1.5	110
Z60	600	150	48	120	1::1(20::1)	24\36	1.5\2.2	120
Z90	900	200	60	120	1::1(25::1)	24\36	2.2\3	139
Z120	1200	200	60	120	1::1(25::1)	24\36	3\4	142
Z180	1800	325	70	150	22.5::1	18\24	4\5.5	250
Z250	2500	325	70	150	22.5::1	18\24	5.5\7.5	255
Z350	3500	700		150	20::1	18\24	7.5\10	330
Z500	5000	700	80	150	20::1	18\24	10\15	350

注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)
注2：当产品提供四层计数器时，***大转圈数为表1圈数*10
4.2 电机技术参数见表2

功率KW	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
电流A	0.57	1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	20.5	26.6

三、Z60-24W户外型阀门电动装置手-电动切换机构：
Z60-24W户外型阀门电动装置为半自动切换，手动时需扳手柄切换，手动状态转变为电动时则自动运行。它由手柄、切换件、直立杆、离合器、压簧等组成。需手轮操作时，将手柄向手动方向推动，切换件使离合器抬高，并压迫压簧。当手柄推到一定位置时，离合器即脱离蜗轮而与手轮啮合，同时直立杆在扭簧作用下直立于蜗轮端面，支撑住离合器不致下落，切换完成即可放开手柄，使用托办进行操作。而需电动操作时，电动机将带动蜗轮转动，支承于蜗轮端面的直立杆即倒下，在压簧作用下离合器迅速向蜗轮方向移动，并与蜗轮啮合，同时与手轮脱开，自动实现手动到电动状态的转换。
注意：1.电动运行时切勿扳动切换手柄！
2.切换时按箭头方向推（或拉）动手柄，若推不到位时应边转动托办边推动手柄！

四、Z60-24W户外型阀门电动装置电气原理图：

加工定制：	是
品牌：	贝BERRE尔
型号：	Z60-24W
驱动能源：	电动
产品用途：	控制多回转类阀门的开启和关闭
